Подберите систему для компактного
автоматизированного хранения металла

Автоматизированные системы хранения металла

Однобашенный склад для листового и профильного металлопроката

Грузоподъемность кассеты, кг

До 10 000

Размер профильного металлопроката, мм

До 6 000

Высота склада, мм

До 12 000

Количество кассет

До 46

Грузовместимость склада, кг

До 230 000

Двухбашенный склад для листового и профильного металлопроката

Грузоподъемность кассеты, кг

До 10 000

Размер профильного металлопроката, мм

До 6000

Высота склада, мм

До 12 000

Количество кассет

До 91

Грузовместимость склада, кг

До 455 000

Система хранения с двумя манипуляторами

Грузоподъемность 1 кассеты, кг

До 10 000

Размер профильного металлопроката, мм

До 6 000

Высота склада, мм

До 12 000

Количество кассет

До 181

Грузовместимость склада, кг

До 905 000

многобашенная система с роботом-штабелером

Грузоподъемность кассеты, кг

До 10 000

Размер профильного металлопроката, мм

До 6 000

Высота склада, мм

До 12 000

Количество кассет

Индивидуальные условия

Грузовместимость склада, кг

Индивидуальные условия

система хранения с несколькими окнами доступа

Грузоподъемность кассеты, кг

До 10 000

Размер профильного металлопроката, мм

До 6 000

Высота склада, мм

До 12 000

Количество кассет

До 84

Грузовместимость склада, кг

До 420 000

Система хранения с боковой загрузкой

Грузоподъемность кассеты, кг

До 10 000

Размер профильного металлопроката, мм

До 6 000

Высота склада, мм

До 12 000

Количество кассет

До 86

Грузовместимость склада, кг

До 430 000

КАССЕТНЫЙ СТЕЛЛАЖ ДЛЯ ЛИСТОВОГО МЕТАЛЛА

Грузоподъемность 1 кассеты, кг

До 3000

Высота стеллажа, мм

До 6000

Число кассет

До 29

Длина листа, мм

От 2500 до 4000

Ширина листа, мм

От 1250 до 2000

МНОГОРЯДНЫЙ КАССЕТНЫЙ СТЕЛЛАЖ

Грузоподъемность 1 кассеты, кг

До 3000

Высота стеллажа, мм

До 6000

Число кассет

зависит от числа рядов

Длина листа, мм

От 2500 до 4000

Ширина листа, мм

От 1250 до 2000

ОПИСАНИЕ

Стеллаж с кассетами для одностороннего и двустороннего обслуживания предназначен для хранения большого ассортимента листового металла при максимальной экономии полезной площади и высоком грузообороте.

Двусторонний стеллаж позволяет производить загрузку и выгрузку листов с разных сторон для повышения производительности процессов. Безопасность работы со стеллажом обеспечивается при помощи защитных створок, связанных между собой. При открытом состоянии створок с одной стороны створки с другой стороны стеллажа закрыты для предотвращения случайного движения кассеты.

КАССЕТНЫЙ СТЕЛЛАЖ ДЛЯ ЛИСТОВОГО МЕТАЛЛА

Грузоподъемность 1 кассеты, кг

До 3000

Высота стеллажа, мм

До 6000

Число кассет

До 29

Длина листа, мм

От 2500 до 4000

Ширина листа, мм

От 1250 до 2000

ОПИСАНИЕ

Представляет собой модификацию кассетного стеллажа для обработки погрузчиком.

Такая конфигурация позволяет организовать максимально вместительную зону хранения листового металла. Безопасность при установке и снятии кассеты обеспечивают ограничители на направляющих

МНОГОРЯДНЫЙ КАССЕТНЫЙ СТЕЛЛАЖ

Грузоподъемность 1 кассеты, кг

До 3000

Высота стеллажа, мм

До 6000

Число кассет

зависит от числа рядов

Длина листа, мм

От 2500 до 4000

Ширина листа, мм

От 1250 до 2000

ОПИСАНИЕ

Комбинация кассетного стеллажа под погрузчик со стеллажом с выдвижными тележками для двусторонней обработки – оптимальная складская система, предназначенная для хранения большого ассортимента листового металла при максимальной экономии полезной площади и высоком грузообороте. Верхний модуль удобно использовать в качестве накопителя съемных кассет, которые обрабатываются погрузчиком. Далее при необходимости кассеты можно перенести в нижний модуль, двусторонняя конструкция которого позволяет загружать и извлекать листы металла пачкой или по отдельности прямо из стеллажа при помощи консольного крана, траверсы и вакуумного подъемника.

СТЕЛЛАЖ ДЛЯ ЛИСТОВОГО МЕТАЛЛА С ДВУСТОРОННЕЙ ОБРАБОТКОЙ

Грузоподъемность 1 кассеты, кг

До 3000

Высота стеллажа, мм

До 6000

Общее число кассет в 2 модулях

До 32

Длина листа, мм

От 2500 до 4000

Ширина листа, мм

От 1250 до 2000

ОПИСАНИЕ

Простое и удобное складское решение, которое позволяет организовать хранение листового металла длиной до 6 метров на небольшой площади. В верхней части стеллажа можно разместить настил, который будет выступать в качестве крыши и дополнительного места для хранения.

Для работы со связанными пачками листов возможно применение модификации полки с поперечными выступающими элементами для создания полости вил погрузчика.

СТЕЛЛАЖ С ВЫДВИЖНЫМИ ПОЛКАМИ ДЛЯ РУЧНОЙ ОБРАБОТКИ

Грузоподъемность 1 полки, кг

До 10 000

Высота стеллажа, мм

До 2500

Число полок

До 18

Длина листа, мм

От 2500 до 6000

Ширина листа, мм

От 1250 до 2000

ОПИСАНИЕ

Стеллаж с вертикальными выдвижными тележками поможет держать разные виды и размерные модификации листов металла, гипсокартона и других материалов, а также оставшиеся после проведения производственных операций отрезки в постоянном удобном доступе для повышения производительности рабочих процессов.
Безопасная эксплуатация: верхние направляющие стеллажа оснащены съемными ограничителями для предотвращения самопроизвольного выкатывания тележки, а ролики, передвигающиеся по полу, снабжены защитной пластиной во избежание травмирования рабочего.

СТЕЛЛАЖ С ВЕРТИКАЛЬНЫМИ ВЫДВИЖНЫМИ ТЕЛЕЖКАМИ

Ширина тележки, мм

От 40

Длина листа, мм

До 3000

Ширина листа, мм

До 1500

Грузоподъемность одной тележки, кг

До 2000

ОПИСАНИЕ

Простой доступ к разным сортам профильного металлопроката на одной полке: эргономичная конструкция консольного стеллажа с выдвижными полками позволяет оптимизировать процесс складирования и максимально эффективно использовать площадь зоны хранения.
Односторонняя и двусторонняя конфигурации каркаса. Полка выдвигается полностью (на всю глубину). Возможно оснащение полки механическим или электрическим приводом, делителями для сортировки груза. Для работы со связанной пачкой металлопроката удобно использовать съемные кассеты с направляющими для вил погрузчика.

СТЕЛЛАЖ КОНСОЛЬНЫЙ С ВЫДВИЖНЫМИ ПОЛКАМИ

Грузоподъемность одной консоли, кг

До 2600

Число полок включая верхнюю консоль

2 - 12

Длина груза, мм

До 6000

До 500

2 - 12

До 6000

Без привода

С приводом

ОПИСАНИЕ

Эффективное решение складских задач – стеллаж с поворотными консолями, на которых установлены держатели грузов. Группа держателей расположена параллельно друг к другу и жестко закреплена между собой. Предусмотрены вертикальные стойки для предотвращения рассыпания груза. Консоли поворачиваются вручную.

Возможно одностороннее и двустороннее исполнение. Удобная сортировка грузов – держатели можно оснастить съемными делителями, которые позволят произвольно изменять зону хранения для различных сортов металла.

СТЕЛЛАЖ С ПОВОРОТНЫМИ КОНСОЛЯМИ

Ширина держателя, мм

До 750

Высота держателя, мм

150-600

Число поворотных платформ

До 7

До 6000

До 3000

Длина груза, мм

Грузоподъемность одной поворотной платформы, кг

ОПИСАНИЕ

Простая конструкция стеллажа с передвижными полками обеспечивает чрезвычайную надежность эксплуатации. Возможно увеличение объема складирования в одной полке за счет оснащения дополнительными боковыми опорами, а также добавление съемных делителей для сортировки.

• Стеллаж с односторонней обработкой позволяет держать в свободном доступе широкую номенклатуру длинномеров благодаря полному выкатыванию полок
• Стеллаж с двусторонней обработкой значительно экономит площадь зоны хранения и позволяет повысить скорость операций благодаря компактной конструкции и открытому доступу с обеих сторон полки

ДЛИННОМЕРНЫЙ СТЕЛЛАЖ С ПЕРЕДВИЖНЫМИ ПОЛКАМИ

Ширина полки, мм

400-1200

Высота полки, мм

От 80

Длина груза, мм

До 6000

До 2500

До 2000

Высота стеллажа, мм

Грузоподъемность одной полки, кг

ОПИСАНИЕ

Стеллаж разработан в виде модульной сотовой конструкции, которая обеспечивает чрезвычайную плотность хранения на небольшой площади. Верхнюю часть стеллажа можно оборудовать настилом и использовать в качестве дополнительного пространства для хранения. Стеллаж обслуживается погрузчиком со специальным захватом с фронтальной стороны. Полки могут быть извлечены на 100%.

Нижний ряд полок грузоподъемностью не более 2000 кг оборудован упорами на колесах, размещающимися на полу во фронтальной части стеллажа для извлечения вручную без погрузчика.

СОТОВЫЙ СТЕЛЛАЖ С ВЫДВИЖНЫМИ ПОЛКАМИ

Ширина полки, мм

До 1200

Высота полки, мм

От 100

Длина груза, мм

До 6500

До 3000

Грузоподъемность одной полки, кг

ОПИСАНИЕ

С помощью стеллажа с выдвижными полками легко организовать хранение большого ассортимента длинномерных грузов на небольшой площади. Дверцы стеллажа позволяют выкатить полку на 100%. Загрузка и разгрузка производится консольным краном с траверсой, а для извлечения отдельных элементов груза с боковой стороны стеллажа предусмотрено использование порогового ролика.

Дверцы и полки стеллажа оснащены фиксирующими элементами против случайного движения.

ДЛИННОМЕРНЫЙ СТЕЛЛАЖ С ВЫДВИЖНЫМИ ПОЛКАМИ С ДВЕРЬМИ

Ширина полки, мм

400-2500

Высота полки, мм

От 80

Длина груза, мм

До 12 000

До 2500

До 5000

Высота стеллажа, мм

Грузоподъемность одной полки, кг

ОПИСАНИЕ

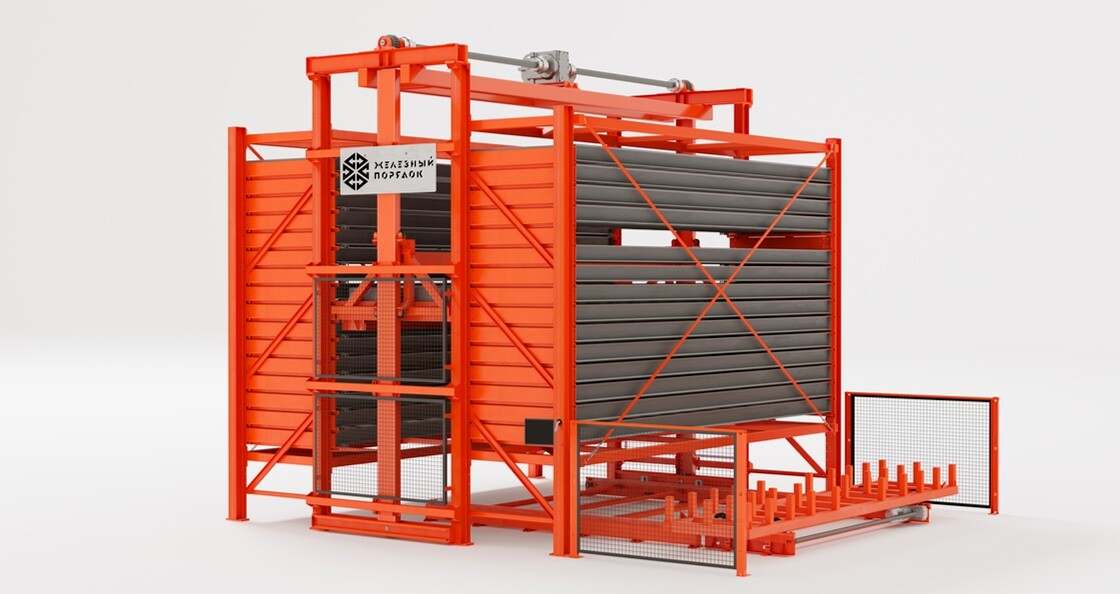

Автоматизированный склад с одним стеллажным модулем предназначен для компактного хранения листового или профильного металлопроката длиной до 6 метров. Грузоподъемность одной кассеты может достигать 10 тонн.

Склад оборудован стационарным депаллетизатором, который позволяет разместить пачку металла на стеллажной кассете без транспортировочной деревянной паллеты.

Однобашенный склад для листового и профильного металлопроката

Грузоподъемность кассеты, кг

До 10 000

Размер профильного металлопроката, мм

До 6 000

Высота склада, мм

До 12 000

До 46

До 230 000

Количество кассет

Грузовместимость склада, кг

ОПИСАНИЕ

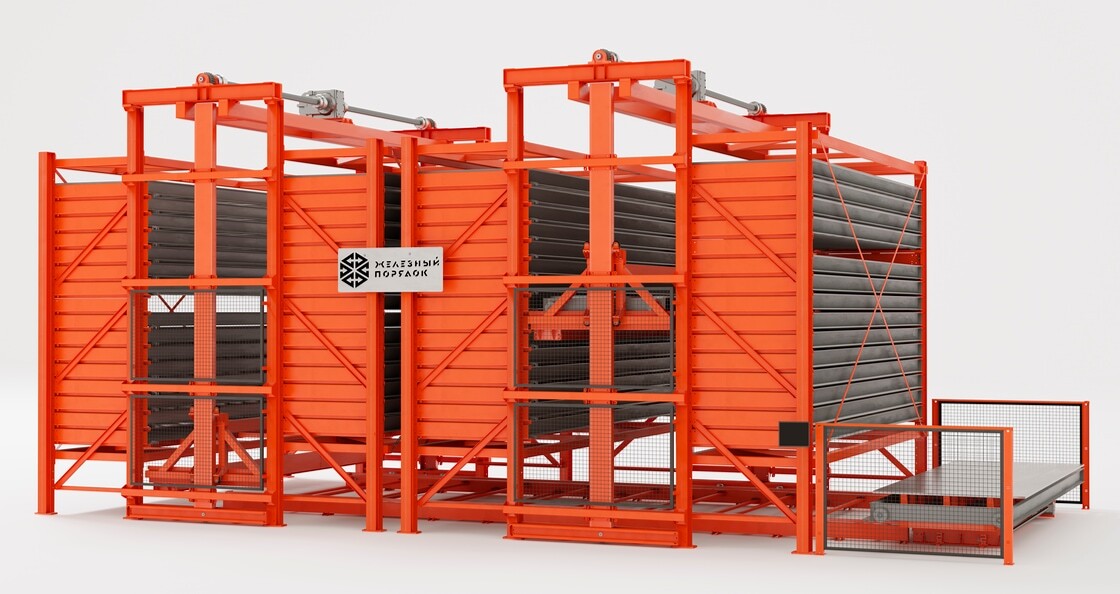

Автоматизированный склад предназначен для работы с металлическим или профильным металлопрокатом длиной до 6 метров, размещающимся на кассетах в двух стеллажах. Для загрузки склада кассета с металлом размещается на приемной автоматизированной тележке, оснащенной механизмом подъема. Далее тележка с грузом перемещается в зону хранения для работы манипулятора. Манипулятор, расположенный между стеллажами, способен перемещать кассеты с грузом в любую из ячеек, а также благодаря современной системе управления быстро и точно передавать на приемный стол только необходимый в данный момент тип металла.

ДВУбашенный склад для листового и профильного металлопроката

Грузоподъемность кассеты, кг

До 10 000

Размер профильного металлопроката, мм

До 6 000

Высота склада, мм

До 12 000

До 91

До 455 000

Количество кассет

Грузовместимость склада, кг

ОПИСАНИЕ

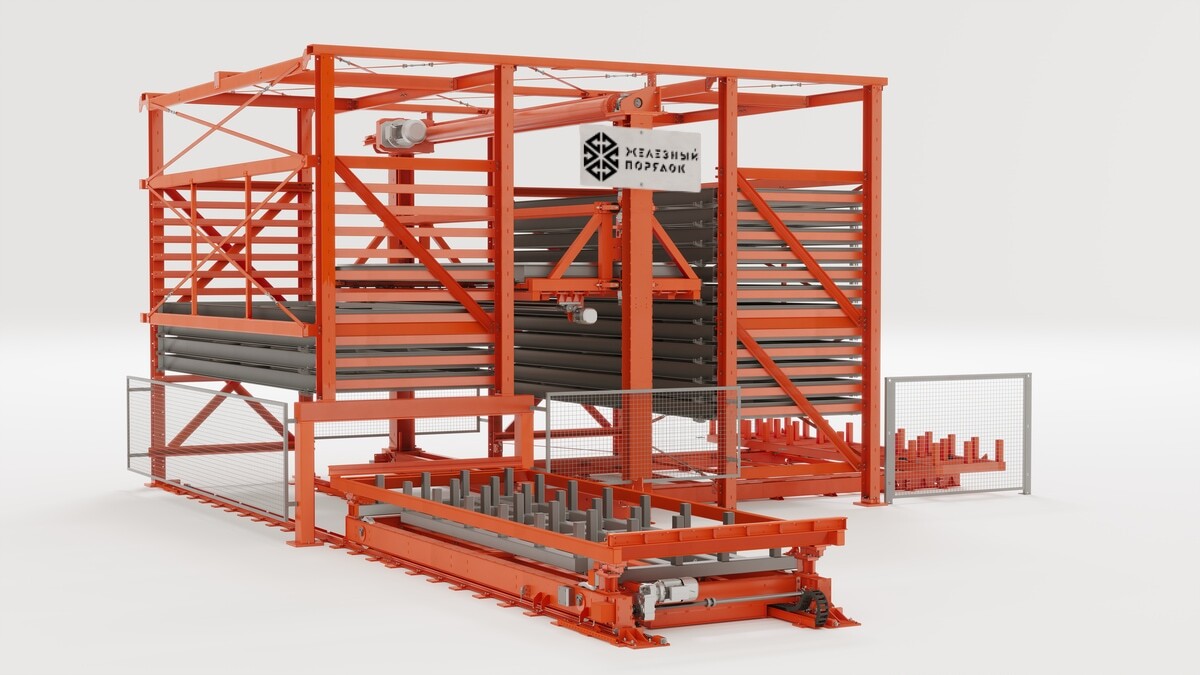

Автоматизированная складская система для хранения металла с двумя манипуляторами позволяет разместить на небольшой площади большое количество листового или профильного металлопроката даже в условиях ограничения высоты помещения.

Каретка перемещается из ряда в ряд, позволяя обслуживать 4 стеллажа вместо двух. Может оснащаться несколькими окнами доступа с любой стороны склада.

СИстема хранения с двумя манипуляторами

Грузоподъемность кассеты, кг

До 10 000

Размер профильного металлопроката, мм

До 6 000

Высота склада, мм

До 12 000

До 181

До 905 000

Количество кассет

Грузовместимость склада, кг

ОПИСАНИЕ

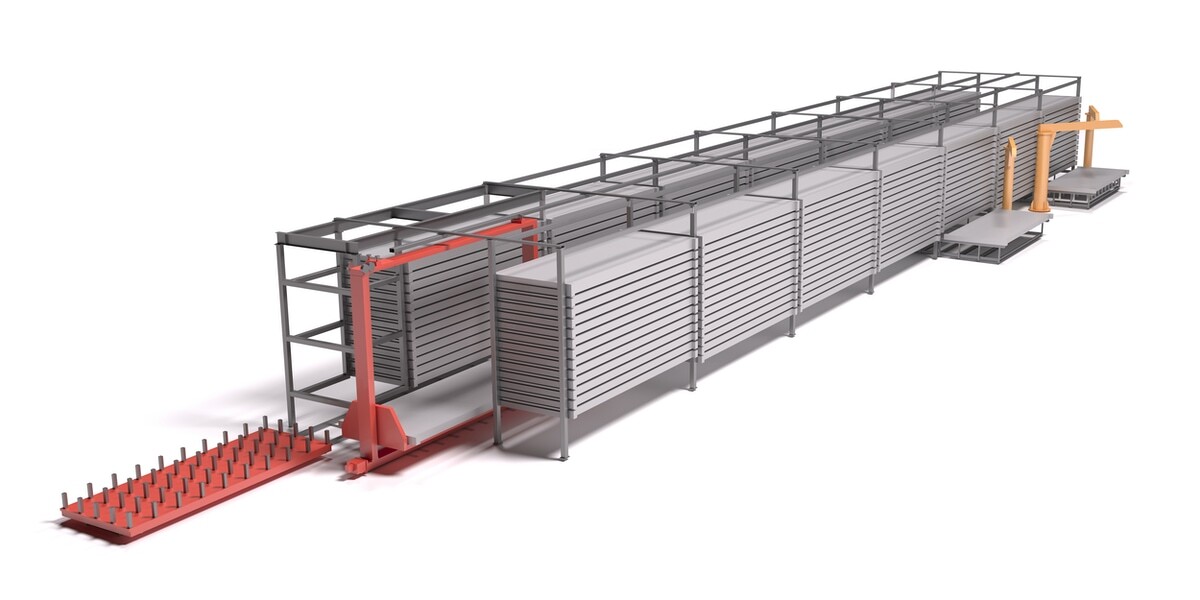

Система оснащена двухколонным автоматизированным роботом-штабелером для работы с грузом нестандартных размеров, который размещает кассеты с листовым или профильным металлопрокатом на двух адаптированных стеллажах.

Листовой или профильный металл с помощью погрузчика или цехового крана укладывается в кассету, расположенную на автоматической подъемно-транспортной тележке, и передается в зону хранения.

Управление осуществляется с автоматизированного рабочего места оператора.

Многобашенная система с роботом-штабелером

Грузоподъемность кассеты, кг

До 10 000

Размер профильного металлопроката, мм

До 6 000

Высота склада, мм

До 12 000

Индивидуальные условия

Индивидуальные условия

Количество кассет

Грузовместимость склада, кг

ОПИСАНИЕ

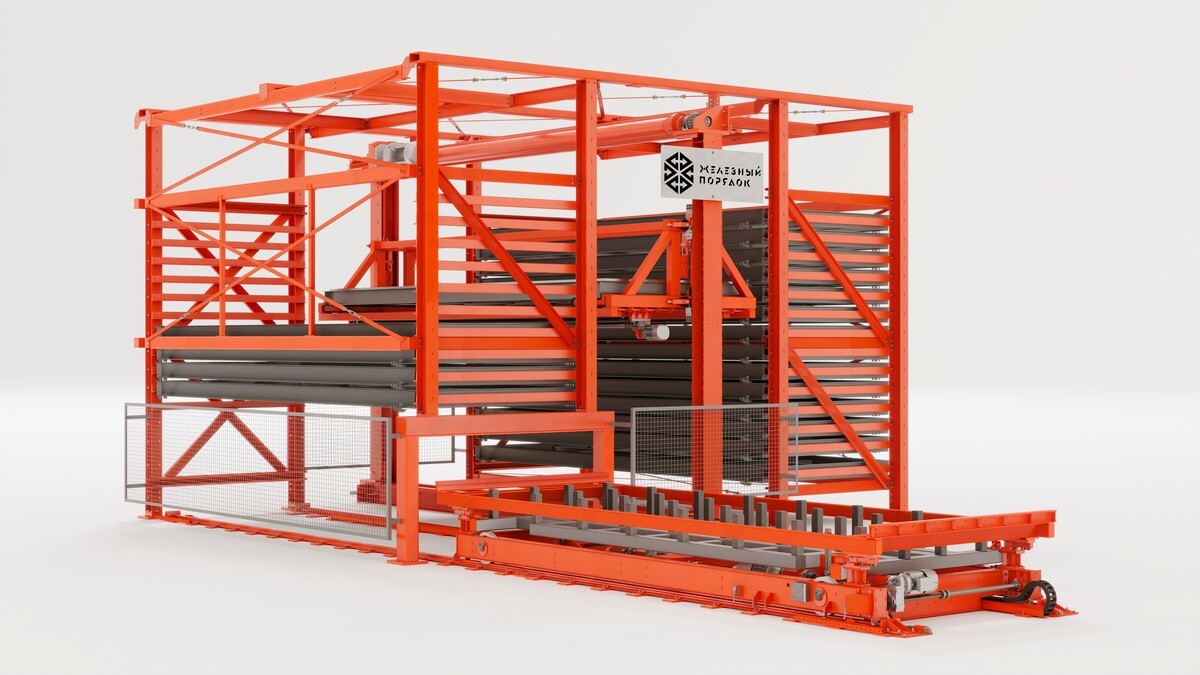

Модификация автоматизированного склада для листового и профильного металлопроката с двумя окнами доступа позволяет производить загрузку и отгрузку кассет с металлом с противоположных сторон склада.

Такая система обладает большей производительностью в сравнении с системой с одним окном доступа, а также обеспечивает экономию площади, обычно необходимой для маневрирования погрузочно-разгрузочной техники. Склад может оснащаться одной или двумя рельсовыми тележками с функцией депаллетизатора в зависимости от требований заказчика.

система хранения с несколькими окнами доступа

Грузоподъемность кассеты, кг

До 10 000

Размер профильного металлопроката, мм

До 6 000

Высота склада, мм

До 12 000

До 84

До 420 000

Количество кассет

Грузовместимость склада, кг

ОПИСАНИЕ

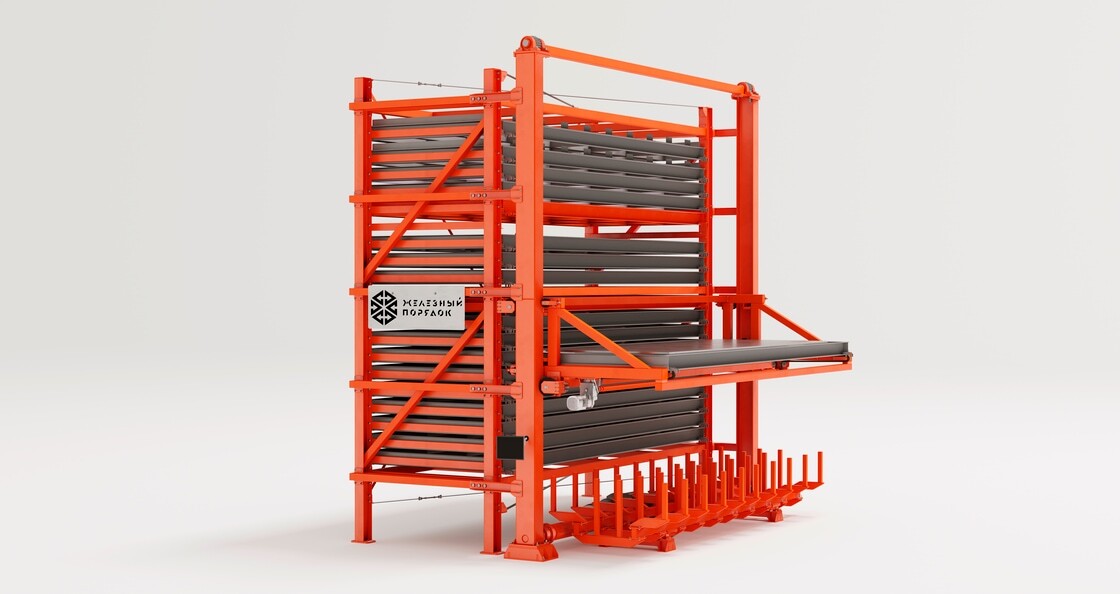

Система хранения листового и профильного металлопроката с боковой загрузкой может быть применена в случаях, когда стандартное расположение окна доступа влечет за собой необходимость в дополнительной площади для маневрирования погрузочной техники.

Автоматизированный склад с боковой загрузкой наряду с другими модификациями обеспечивает экономию площади и повышает производительность всех процессов на производстве, где используется листовой или профильный металлопрокат.

система хранения с боковой загрузкой

Грузоподъемность кассеты, кг

До 10 000

Размер профильного металлопроката, мм

До 6 000

Высота склада, мм

До 12 000

До 86

До 430 000

Количество кассет

Грузовместимость склада, кг
